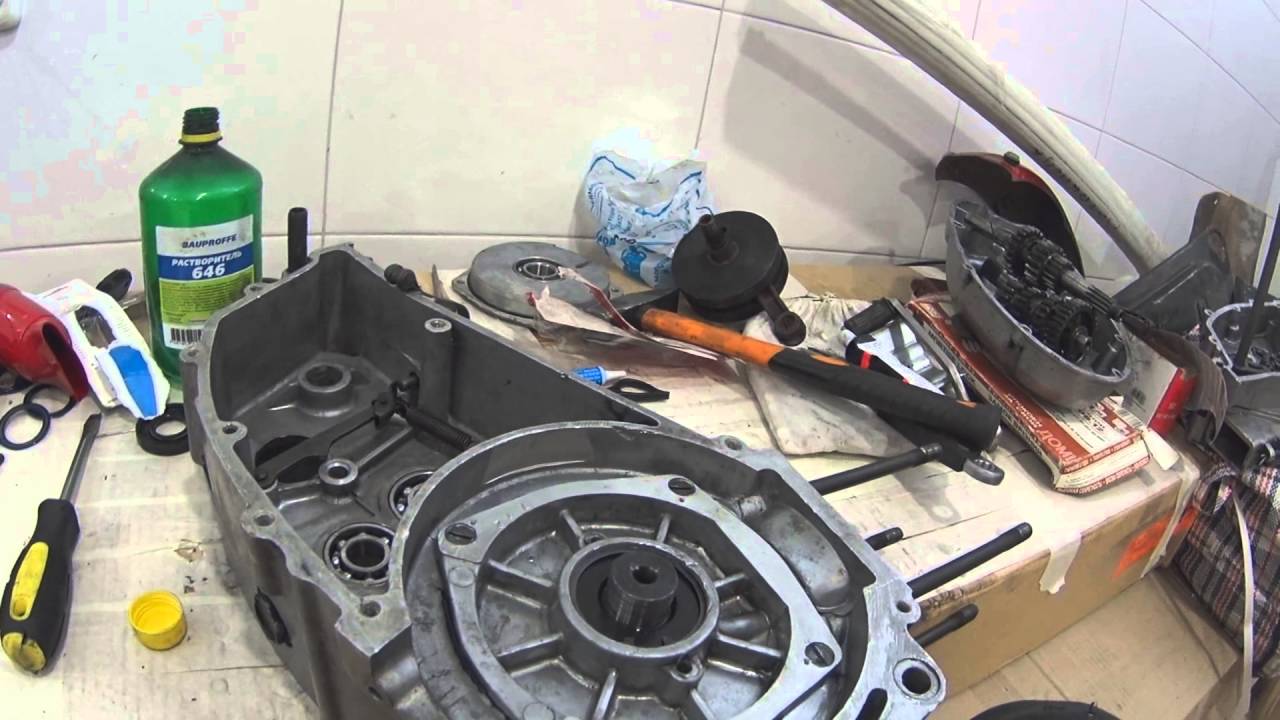

Мотоцикл ИЖ Юпитер разборка и сборка коробки передач Разборка и сборка коробки передач и механизма переключения мотоцикла ИЖ-Ю производятся следующим образом. Снять двигатель с рамы и отсоединить патрубок карбюратора. Снять педали переключения и кик-стартера, слить масло из картера коробки, для чего отвернуть пробку. Отвернуть крепежные винты и осторожно снять левую крышку картера, не повредив бумажной прокладки, а также снять правую крышку. Разобрать и снять механизм муфты сцепления.

Снять крышку люка, находящуюся внизу картера, и ослабить стяжной болт маховика. Снять нижний патрубок резинового чехла и, отвернув семь винтов и стягивающий болт маховика, разъединить картер на две половины. Все детали коробки передач, кроме вторичного вала, могут быть вынуты из картера. Для разборки механизма переключения надо снять кулачок автомата выжима сцепления и вынуть шпонку. При разборке необходимо следить, в каком порядке были собраны детали. Особое внимание уделить регулировочным шайбам.

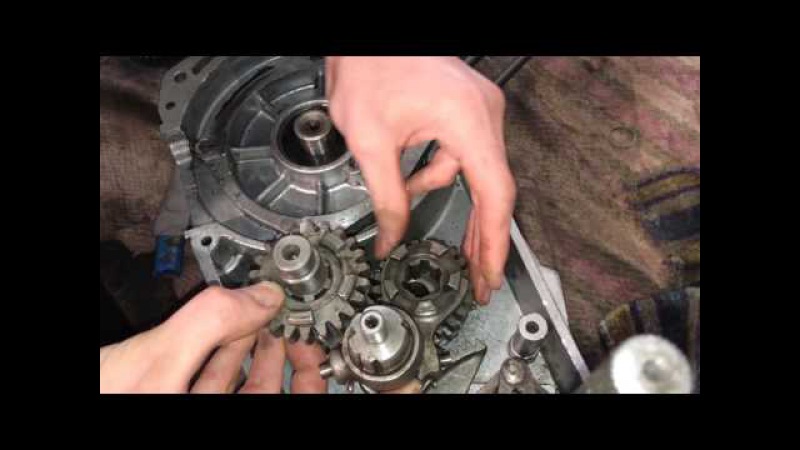

Сборка коробки передач и механизма переключения производится в правой половине картера. Установить валик механизма переключения вместе с его деталями и шпонку.

Надеть кулачок автомата выжима сцепления и закрепить его. Установить промежуточный вал в шарикоподшипник без шестерни первой передачи и первичный вал, надев на него кольцо толщиной 2 мм. Установить червячный вал и вилки переключения, соединив их с шестернями-каретками первичного и вторичного валов, причем на правый конец надеть регулировочную шайбу толщиной 1,4 мм. Червячный вал устанавливается так, чтобы имеющиеся метки керна на зубцах сектора и червячном валике совпадали. Это важно для правильного включения передач. На полуось коленчатого вала правой половины картера поставить шпонку и надеть маховик.

Плоскости разъема картера очистить от лака и вновь смазать их бакелитовым лаком. Вставить шпонку в левую полуось коленчатого вала. Надеть на левый конец червячного вала регулировочную шайбу толщиной 0,2—0,3 мм.

Фото Иж Планета 5

Вставив шестерню первой передачи в левую половину картера и поддерживая ее пальцами левой руки, через отверстие, имеющееся в стенке картера, начать соединение левой половины картера с правой, для чего надеть левую половину картера на вал переключения передач и, поворачивая маховик, совместить шпонку коленчатого вала со шпоночным пазом маховика и соединить половины картера. В момент соединения картера, после того как на промежуточный вал будет надета шестерня первой передачи, через отверстие в картере отверткой отвести фиксатор переключения передач, что позволит войти на место червячному валику. После того как картер будет соединен, крепящие винты закрепить.

Сборка Поршневой Иж Юпитер 5

Установить одинаковые, зазоры между маховиком и стенками картера, после чего затянуть до отказа стяжной болт маховика.
