Я тоже добавлю от себя. Большое значение с точки зрения КПД и надёжности имеет узел для согласования выхода tl494 с управляемыми ею ключами - драйвер.
TL494 – замечательная, универсальная микросхема, созданная достаточно давно, до сих пор не потеряла своей актуальности. (источник ) Только самое главное. Напряжение питания 8-35в (вроде можно до 40в, но не испытывал) Возможность работать в однотактном и двухтактном режиме. Для однотактного режима максимальная длительность импульса составляет 96% (не меньше 4% мертвого времени). Для двухтактного варианта – длительность мертвого времени не может быть меньше 4%.
Подавая на вывод 4 напряжение 03,3в можно регулировать мертвое время. И осуществлять плавный запуск. Имеется встроенный стабилизированный источник опорного напряжения 5в и током до 10ма. Имеется встроенная защита от пониженного напряжения питания, выключаясь ниже 5,57в (чаще всего 6,4в). Беда в том, что при таком напряжении мосфеты уже переходят в линейный режим и сгорают Имеется возможность выключит генератор микросхемы замкнув ключом вывод Rt (6) вывод опорного напряжения (14) или вывод Ct (5) на землю. Рабочая частота 1300кГц.
Два встроенных операционных усилителя «ошибки» с коэффициентом усиления Ку=70.95Дб. Входы - выводы (1); (2) и (15); (16). Выходы усилителей объединены элементом ИЛИ, поэтому тот на выходе которого напряжение больше и управляет длительностью импульса.
Один из входов компаратора обычно привязывают к опорному напряжению (14), а второй – куда надаЗадержка сигнала внутри Усилителя 400нс, они не предназначены для работы в пределах одного такта. Выходные каскады микросхемы при среднем токе в 200ма, достаточно быстро заряжают входную емкость затвора мощного мосфета, но не обеспечивают ее разряд. За приемлемое время. В связи с чем обязательно необходим внешний драйвер. Вывод (5) кондесатор С2 и вывод (6) резисторы R3; R4 - задают частоту внутреннего генератора микросхемы.

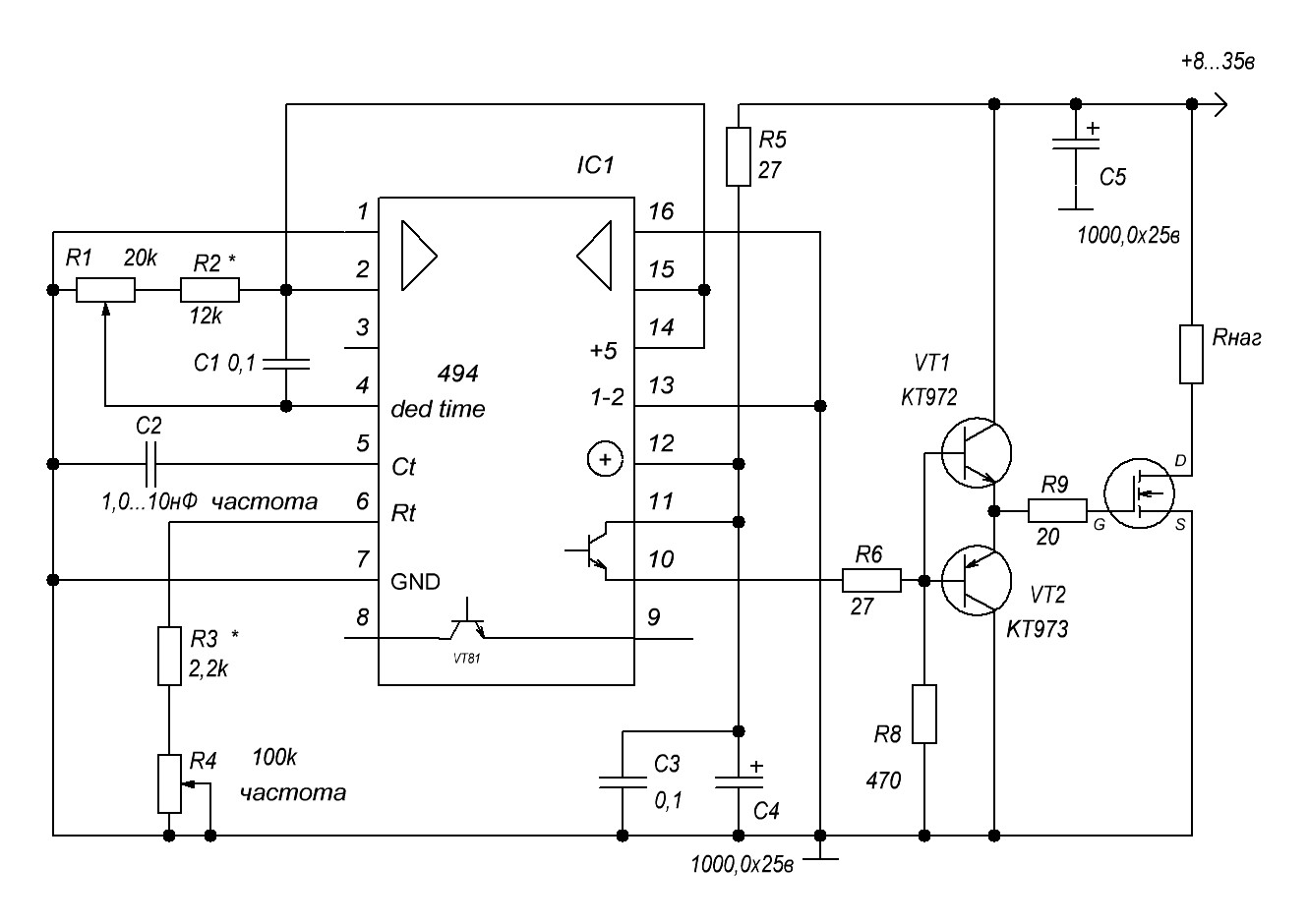

В двухтактном режиме она делиться на 2. Есть возможность синхронизации, запуск входными импульсами. Однотактный генератор с регулировкой частоты и скважности Однотактный генератор с регулировкой частоты и скважности (отношение длительности импульса к длительности паузы). С одно транзисторным выходным драйвером.
Такой режим реализуется, если соединить вывод 13 с общей шиной питания. Схема (1) Поскольку микросхема имеет два выходных каскада, которые в данном случае работают синфазно, их для увеличения выходного тока можно включить параллельно Или не включать(зеленым цветом на схеме) Так же не всегда ставиться и резистор R7.
Измеряя операционным усилителем напряжение на резисторе R10, можно ограничить выходной ток. На второй вход подается опорное напряжение делителем R5; R6. Ну понимаете R10 будет греться.
Цепь С6; R11, на (3) ногу, ставят для большей устойчивости, даташит просит, но работает и без нее. Транзистор можно взять и npn структуры. Схема (4) А здесь имеем схему типичного повышающего (boost) регулируемого однотактного преобразователя, с регулировкой напряжения и ограничением тока. Схема рабочая, собиралась мной в нескольких вариантах. Выходное напряжение зависит от количества витков катушки L1, ну и от сопротивления резисторов R7; R10; R11, которые при налаживании подбираются.
Саму катушку можно мотать на чем угодно. Размер - в зависимости от мощности. Кольцо, Ш-сердечник, даже просто на стержне.
Но она не должна входить в насыщение. Поэтому если кольцо из феррита, то нужно разрезать и склеить с зазором. Хорошо пойдут большие кольца из компьютерных блоков питания, их резать не надо, они из 'рапыленного железа' зазор уже предусмотрен. Если сердечник Ш-образный - ставим не магнитный зазор, бывают с коротким средним керном - эти уже с зазором.
Короче, мотаем толстым медным или монтажным проводом (0,5-1,0мм в зависимости от мощности) и числом витков 10-и больше (в зависимости, какое напряжение желаем получить). Подключаем нагрузку на планируемое напряжение небольшой мощности. Подключаем наше творение к аккумулятору через мощную лампу. Если лампа не загорелась в полный накал - берем вольтметр и осцилограф. Подбираем резисторы R7; R10; R11 и число витков катушки L1, добиваясь задуманного напряжения на нагрузке. Дроссель Др1 - 5.10 витков толстым проводом на любом сердечнике. Видел даже варианты, где L1 и Др1 намотаны на одном сердечнике.
Сам не проверял. Схема (5) Это тоже реальная схема повышающего преобразователя, который можно использовать, например для зарядки ноутбука от автомобильного аккумулятора. Компаратор по входам (15);(16) следит за напряжением аккумулятора 'донора' и отключит преобразователь, когда напряжение на нем упадет ниже выбранного порога. Цепь С8; R12; VD2 - так называемый Снаббер, предназначен для подавления индуктивных выбросов. Спасает низковольтный МОСФЕТ, например IRF3205 выдерживает, если не ошибаюсь, (сток - исток) до 50в. Однако здорово уменьшает КПД. И диод и резистор прилично греются.
За то увеличивается надежность. В некоторых режимах (схемах) без него просто сразу сгорает мощный транзистор. А бывает работает и без всего этого.Надо смотреть осциллограф. Схема (6) Двухтактный задающий генератор.
Различные варианты исполнения и регулировок. На первый взгляд огромное разнообразие схем включения сводится к намного более скромному количеству действительно работающих Первое, что я обычно делаю, когда вижу 'хитрую' схему – перерисовываю в привычном для себя стандарте. Раньше это называлось – ГОСТ.
Сейчас рисуют не понятно как, что крайне затрудняет восприятие. И скрывает ошибки. Думаю, что часто это делается специально. Задающий генератор для полумоста или моста. Это простейший генератор, Длительность импульсов и частота регулируется в ручную. Оптроном по (3) ноге тоже можно регулировать длительность, однако регулировка очень острая.
Блок Питания
Я использовал для прерывания работы микросхемы. Некоторые 'корифеи' говорят, что управлять по (3) выводу нельзя, микросхема сгорит, но мой опыт подтверждает работоспособность данного решения. Кстати оно удачно использовалось в сварочном инверторе.
Это еще одна схема импульсного на легендарной микросхеме TL494. Эта микросхема не новая, но до сих пор не имеет достойных замен в этой сфере. Микросхема из себя представляет двухканальный ШИМ контроллер высокой точности. Используя её, можно построить импульсные преобразователи на любой вкус. В нашем варианте рассмотрен импульсный преобразователь на 300 ватт.
IR4426 - двойной драйвер, он заменяет маломощные транзисторы для усиления выходного сигнала микросхемы. В качестве полевых транзисторов использованы мощные Н-канальные МОСФЕТЫ серии IRF3205. Преобразователь можно использовать в самых разных целях - как преобразователь для самодельного автомобильного сабвуфера или преобразователь для получения сетевого напряжения. В случае 12-220 нужно учесть то, что частота данного преобразователя значительным образом отклоняется от сетевых 50Гц, поэтому данный преобразователь подойдет только для питания пассивных нагрузок - паяльник, лампа накаливания и этим подобные. Трансформатор: Может быть использован трансформатор от компьютерного блока питания, а лучше ферритовое кольцо.
В обеих, случаях первичная обмотка содержит 10 витков с отводом от середины (5 витков в каждом плече). Сначала по всему каркасу мотается 5 витков, затем обмотку вскручивают и сверху каркаса делают отвод, затем продолжают намотку, спускаясь вниз.
Преобразователь 12в В 220в
Вторичная обмотка мотается исходя из своих нужд. Ее мотаем с учетом 1 виток - 2-2,5 вольт. Данный вариант преобразователя обладает высоким КПД. Диапазон питающих напряжений достаточно широкий, преобразователь начинает работать от 8 вольт и продолжает работоспособность, когда питающее напряжение в районах 16-19 вольт.
Инверторы 12в 220в
Транзисторы необходимо установить на теплоотводы. Резисторы снабберов желательно взять по мощней - 1-2 ватт.
Программа обладает продвинутым функционалом, которым действительно легко пользоваться. Picasa позволяет записывать ваши фотографии на CD,. Программу picasa для windows 7 64.
Преобразователь Напряжения Своими Руками
Ток потребление без нагрузки не более 350мА.
